Zniekształcenia obrazu przy szybkim ruchu potrafią zepsuć zarówno zdjęcie, jak i klip wideo, a ich źródłem jest sposób odczytu matrycy aparatu, znany jako rolling shutter. Pokażę tutaj, skąd bierze się ten efekt, jak rozpoznać go w praktyce i co realnie pomaga go ograniczyć podczas fotografowania oraz nagrywania. To temat ważny zwłaszcza wtedy, gdy pracujesz z ruchem, światłem LED albo trybem cichej migawki.
Najważniejsze rzeczy, które warto wiedzieć o tym zjawisku
- Matryca często nie rejestruje całego kadru naraz, tylko odczytuje go liniami, więc ruch w trakcie skanowania może zniekształcić geometrię.
- Najmocniej widać to przy szybkim panoramowaniu, wirujących elementach, sporcie i migotliwym oświetleniu LED.
- Problem zwykle rośnie wraz z wolniejszym odczytem matrycy oraz użyciem migawki elektronicznej.
- W praktyce pomagają: krótszy czas migawki, spokojniejszy ruch kamery, wyższy klatkaż wideo i tryb mechaniczny lub EFCS w aparacie.
- Global shutter usuwa zniekształcenia najskuteczniej, ale wiąże się z kosztami i kompromisami sprzętowymi.
Jak działa odczyt liniowy matrycy

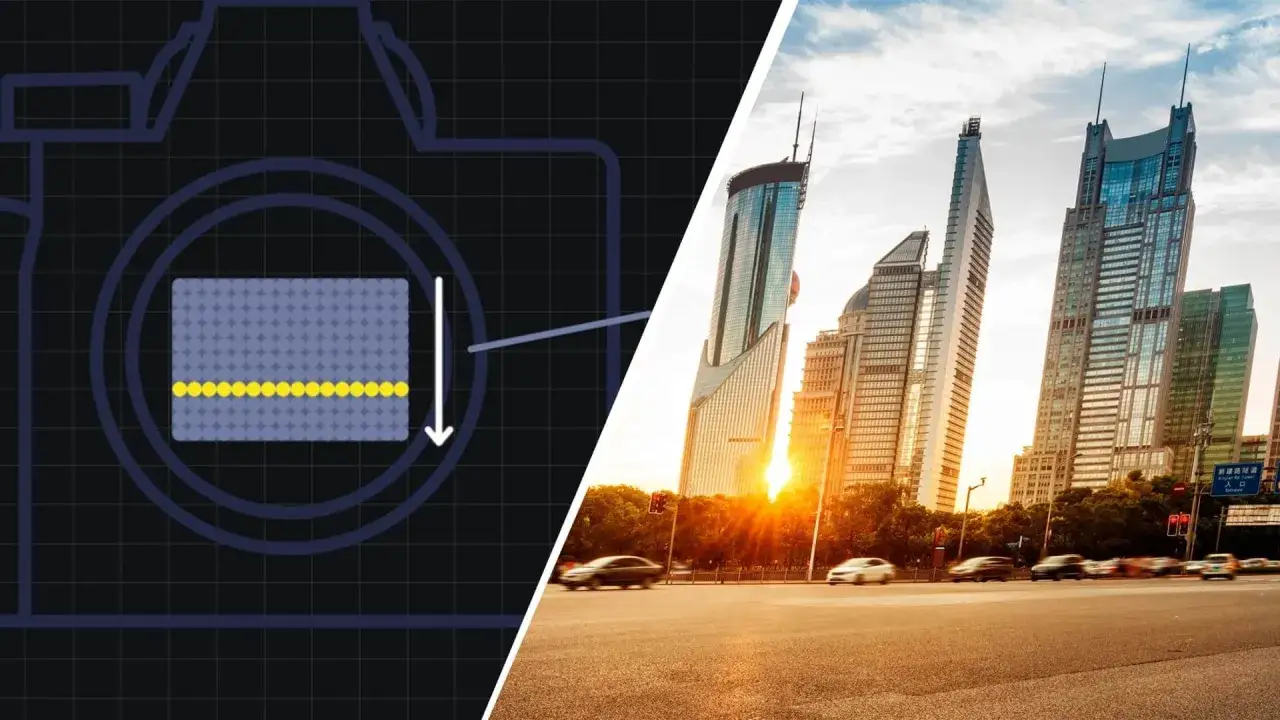

Matryca nie zawsze „widzi” cały kadr w jednym momencie. W wielu współczesnych aparatach i smartfonach obraz jest odczytywany liniami: najpierw górna część kadru, potem kolejne wiersze pikseli aż do dołu. Jeśli w tym czasie obiekt albo aparat zdąży się poruszyć, górna i dolna część zdjęcia opisują nieco inną chwilę.
W statycznej scenie nie ma to większego znaczenia. Kłopot zaczyna się wtedy, gdy fotografujesz biegnącego sportowca, robisz szybki pan w bok albo nagrywasz wirujące śmigło. Wtedy geometria kadru zaczyna się „rozjeżdżać”, mimo że ostrość i ekspozycja mogą być poprawne.
Ja traktuję to jako problem czasu, a nie wyłącznie jakości samej matrycy. Im dłużej sensor odczytuje obraz, tym większa szansa, że ruch zdąży zostawić ślad w kadrze. To dlatego dalej warto patrzeć nie tylko na aparat, ale też na scenę, w której go używasz.
Jak wyglądają zniekształcenia w praktyce
Najłatwiej rozpoznać je po tym, że proste linie przestają być proste, a ruch wygląda nienaturalnie miękko albo „gumowo”. Czasem cały kadr przypomina efekt jello: obraz faluje, obiekty przechylają się, a piony zaczynają wyglądać jakby były sfotografowane pod kątem.
| Sytuacja | Co zwykle widać | Dlaczego tak się dzieje |
|---|---|---|
| Szybki pan w bok | Budynki, słupy i framugi wydają się pochylone | Dolna część kadru jest odczytywana chwilę później niż górna |
| Śmigło, wentylator, koło | Łopaty albo obręcz wyglądają na zakrzywione lub rozciągnięte | Element zmienia pozycję między kolejnymi liniami odczytu |
| Sport i dynamiczny ruch | Postać, kij, rakieta albo rower mogą wyglądać na przechylone | Obiekt przemieszcza się szybciej niż sensor zdąży go „przeczytać” |
| Migotliwe LED-y i świetlówki | Pasy, nierówna jasność albo miejscowe ściemnienie | Światło zmienia intensywność w trakcie odczytu kolejnych linii |
| Ruch kamery podczas nagrania | Obraz lekko „pływa” i traci stabilną geometrię | Zmienia się perspektywa pomiędzy początkiem i końcem odczytu |
Jeśli coś w kadrze wygląda dziwnie, nie zakładaj od razu problemu z ostrością albo autofokusem. Bardzo często winny jest właśnie sposób, w jaki matryca zebrała obraz w czasie. To prowadzi do pytania, co najbardziej wzmacnia ten efekt, bo nie każdy ruch szkodzi w takim samym stopniu.
Co najbardziej nasila problem
Na papierze dwa aparaty mogą wyglądać podobnie, a w terenie zachowywać się zupełnie inaczej. Największą różnicę robi prędkość odczytu matrycy, ale w praktyce efekt wzmacniają też kierunek ruchu, rodzaj światła i wybrany tryb migawki.
- Wolny odczyt matrycy - im dłużej sensor zbiera obraz, tym większa szansa na przekoszenia i falowanie kadru.
- Szybki ruch aparatu w bok - panoramowanie równoległe do odczytu linii jest zwykle najbardziej wymagające.
- Elektroniczna migawka - daje ciszę i szybkość, ale przy dynamicznych scenach częściej pokazuje ograniczenia odczytu.
- Migotliwe światło - LED-y, świetlówki i część lamp studyjnych potrafią dodać pasy i nierówną ekspozycję, zwłaszcza przy zasilaniu sieciowym 50 Hz.
- Dłuższa ogniskowa - sama nie tworzy problemu, ale mocniej uwidacznia każdy błąd geometrii, bo drobny ruch kadru staje się bardziej widoczny.
- Ruch kamery zamiast ruchu obiektu - przy szybkim obrocie aparatu zniekształcenie bywa bardziej zauważalne niż wtedy, gdy tło jest statyczne.
Najczęściej kłopot pojawia się wtedy, gdy kilka czynników zgrywa się naraz: szybki pan, ciemniejsze wnętrze, LED-y i tryb cichy. W takiej sytuacji nawet dobry korpus pokaże ograniczenia. Dlatego najwięcej da się zyskać nie w obróbce, tylko już na etapie ustawień i sposobu prowadzenia aparatu.
Jak ograniczyć efekt podczas zdjęć i filmowania
Na szczęście da się ten problem mocno osłabić bez wymiany całego sprzętu. Ja zaczynam od prostych decyzji: tryb migawki, czas naświetlania, kierunek ruchu i ilość światła. Dopiero później myślę o korekcie w montażu, bo postprodukcja rzadko przywraca idealną geometrię.
W fotografii
- Jeśli aparat na to pozwala, przełączam się z migawki elektronicznej na mechaniczną albo EFCS, czyli elektroniczną przednią kurtynę.
- Przy sportach, ptakach, golfie czy wirujących elementach unikam cichego trybu, jeśli ważniejsza jest geometria niż dyskrecja.
- W razie potrzeby skracam czas migawki, ale nie przesadzam - zbyt krótka ekspozycja potrafi odebrać naturalność ruchu.
- Gdy scena jest bardzo dynamiczna, ustawiam kadr tak, aby ruch nie przebiegał idealnie równolegle do odczytu matrycy.
Przeczytaj również: Stabilizacja optyczna - Jak działa i dlaczego nie zawsze pomaga?
W wideo
| Klatkaż | Praktyczny punkt startu dla czasu migawki | Po co to ustawiać |
|---|---|---|
| 24 lub 25 kl./s | Około 1/50 s | Naturalny ruch i dobry kompromis między ostrością a płynnością |
| 50 kl./s | Około 1/100 s | Lepsza kontrola przy szybszej akcji i panoramach |
| 60 kl./s | Około 1/125 s | Pomaga przy jeszcze szybszym ruchu, ale wymaga więcej światła |
- Zwiększam liczbę klatek, jeśli scena i sprzęt na to pozwalają, bo szybszy zapis zwykle poprawia komfort pracy z ruchem.
- Prowadzę kamerę wolniej i bardziej świadomie, bo gwałtowne panoramy są najgorszym testem dla odczytu liniowego.
- Dodaję światło, gdy trzeba użyć krótszego czasu migawki. Bez tego łatwo zabić ekspozycję.
- Przy LED-ach i świetlówkach sprawdzam redukcję migotania, a w Polsce szczególnie zwracam uwagę na źródła pracujące w rytmie 50 Hz.
- Gdy mogę, robię krótki test przed właściwym ujęciem. Kilka sekund nagrania pozwala wychwycić problem szybciej niż długie poprawki po fakcie.
Jeśli po tych zmianach efekt nadal wraca, zwykle problemem nie jest już ustawienie, tylko sama architektura odczytu matrycy. Wtedy warto porównać dostępne rozwiązania sprzętowe, bo nie każdy typ migawki zachowuje się tak samo.
Odczyt liniowy, migawka mechaniczna i global shutter
Nie ma jednego zwycięzcy na każdą sytuację. Każdy sposób rejestracji obrazu ma własne plusy i własne ograniczenia, a wybór zależy od tego, czy częściej fotografujesz sport, reportaż, spokojne sceny czy wideo z ruchem.
| Rozwiązanie | Mocne strony | Słabsze strony | Kiedy ma największy sens |
|---|---|---|---|
| Odczyt liniowy z migawką elektroniczną | Cicha praca, bardzo szybkie serie, brak zużycia mechaniki | Większe ryzyko przekoszeń, pasów i zniekształceń przy szybkim ruchu | Street, ciche wydarzenia, wiele codziennych zastosowań, gdy ruch nie jest ekstremalny |
| Migawka mechaniczna lub EFCS | Mniejsze ryzyko zniekształceń w zdjęciach, zwykle lepsza współpraca z błyskiem | Hałas, zużycie elementów i czasem niższa wygoda przy bardzo szybkiej serii | Sport, akcja, studio z lampą błyskową, sytuacje, w których geometria jest priorytetem |
| Migawka globalna | Najlepsza kontrola geometrii, niemal eliminuje przekoszenia przy ruchu | Wyższe koszty, większe wymagania energetyczne i sprzętowe | Zaawansowane zastosowania, w których szybki ruch i czysty zapis mają najwyższy priorytet |
W praktyce global shutter jest najczystszą odpowiedzią na problem, ale nie zawsze najbardziej opłacalną. Mechaniczna migawka nadal bywa bardzo rozsądnym wyborem, a elektroniczna ma sens wszędzie tam, gdzie liczy się cisza i szybkość, a scena nie jest ekstremalnie dynamiczna. To właśnie ten kompromis decyduje o tym, jak sprzęt zachowa się w realnym użyciu, a nie tylko w specyfikacji.
Gdy ruch jest szybszy niż odczyt matrycy
W pracy z szybkim ruchem trzymam jedną prostą zasadę: najpierw chronię geometrię, dopiero potem myślę o wygodzie. Jeśli scena jest trudna, nie próbuję ratować wszystkiego w montażu, bo część zniekształceń została już wpisana w materiał podczas odczytu kadru.
- Ruch w bok względem kadru traktuję ostrożniej niż ruch w stronę kamery lub od niej.
- Światło LED sprawdzam osobnym testem, nawet jeśli poprzednie ujęcie wyglądało poprawnie.
- Przy dynamicznym wideo planuję zarówno klatkaż, jak i czas migawki, zamiast ustawiać je przypadkowo.
- Jeśli aparat daje wybór, patrzę nie tylko na jakość obrazu, ale też na szybkość odczytu matrycy i zachowanie przy szybkim panoramowaniu.
Najmniej problemów mam wtedy, gdy ustawiam kadr tak, aby matryca miała łatwiejsze zadanie, a nie gdy liczę na to, że program naprawi wszystko później. Dzięki temu znacznie rzadziej trafiają się kadry poprawne technicznie, ale już na pierwszy rzut oka wyglądające „krzywo”.
